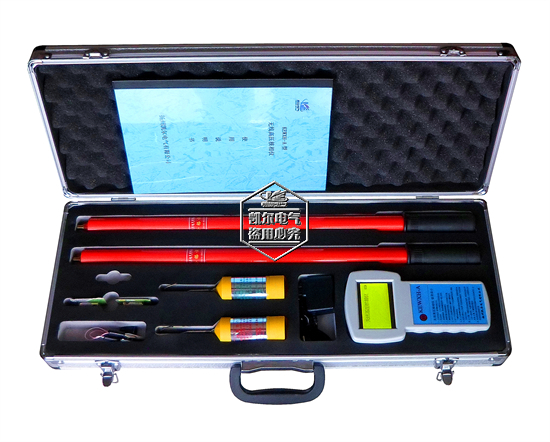

KEWXH-A型 無線高壓核相儀
一、儀器概述
KEWXH-A型無線高壓核相儀應用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去，由核相儀接收并進行相位比較，對核相后的結果定性。因本產品是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。
二、安全事項
1、現場測試時，操作人員應按電力部門高壓測試安全距離標準進行操作；
2、所測試絕緣桿電壓等級：≤ 300KV。
三、技術特性
1、屏幕顯示內容：無線高壓核相儀，不同相、同相、頻率、X、Y、
、
；
KEWXH-A型無線高壓核相儀應用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去，由核相儀接收并進行相位比較，對核相后的結果定性。因本產品是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。
二、安全事項
1、現場測試時，操作人員應按電力部門高壓測試安全距離標準進行操作；
2、所測試絕緣桿電壓等級：≤ 300KV。
三、技術特性
1、屏幕顯示內容：無線高壓核相儀，不同相、同相、頻率、X、Y、
、； 2、電源：主機采用可充電鋰電，X 和 Y 采集器（發射頭）采用單節23A / 12V高伏大容量堿性電池（發射距離更遠，使用時間更長）；
3、自動關機：開機后8分鐘左右主機自動關機；
4、接觸被測強電場時，儀器會(huì )自動報警。
四、技術指標
1、高壓測試范圍：0.2～220KV（10KV/35KV/110KV/220KV通用）
2、準確度：同相誤差≤15°，不同相誤差≤15°
3、采樣速率：3 次 / 秒
4、X和Y采集器電源電壓為：12.0V±1.0V
5、X和Y信號采集器工作電流：≤ 4mA
6、主機和 X、Y采集器的視距傳輸距離：X / Y ≥ 150m
7、工作環境：-35°～+50° 濕度：≤ 95％RH
8、儲存環境：-20°～+55° 濕度：≤ 95％RH
9、外形尺寸：長565mm×寬290mm×高100mm
10、儀器凈量：4.1kg
