電流傳感器測試系統集多種測量和分析功能一體，可精準測量各種電流傳感器（霍爾電流傳感器、羅氏線圈、皮爾森線圈等）的靜態與動態參數，單臺大電流源電流可高達1000A。該系統可測量不同電流傳感器的靜態與動態參數，具有大電流特性、極快的達到100A/us級上升沿、可測量KHz級帶寬等特點，能實現零點漂移、線性度、溫度漂移曲線、帶寬、響應時間等參數的自動化測量。
產品應用
開環/閉環霍爾電流傳感器、羅氏線圈電流傳感器、皮爾森線圈電流傳感器；
選擇普賽斯理由
普賽斯以自主研發為導向，深耕半導體測試領域，在I-V測試上積累了豐富的經驗，先后推出了直流源表，脈沖源表、高電流脈沖源表、高壓電源等測試設備，廣泛應用于高校研究所，實驗室，新能源，光伏，風電，軌交，變頻器等場景。
產品特點
1000A自動測試平臺；
最快100A/us上升沿；
精度0.1%；
支持集成示波器、溫控臺；
正負極反轉；
模塊化設計；
可定制化開發；
技術指標
|

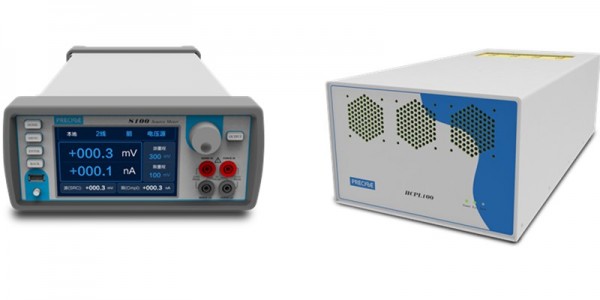

直流源表 S100 |
高電流脈沖電流源 HCPL系列 |
|
高達300V/0.1A、30V/1A |
單臺PW高達12V/1000A |
|
最小分辨率30uV/10pA |
支持多臺并聯 |
|
|
最小脈沖寬度50uS |
訂貨信息
以1000A開環2KHz測量為例，一般配置如下：
|
CTMS系統配置 |
數量 |
備注 |
|
S系列源表 |
2臺 |
霍爾傳感器輸出信號測量 普通直流電源校準 |
|
HCPL高電流脈沖電流源 |
1臺 |
響應時間、帶寬等動態參數測量用 |
|
普通直流電流源 |
1臺 |
零點漂移、溫度漂移、線性度等靜態參數測量用 |
|
高頻電流源 |
1臺 |
帶寬等動態參數測量用 |
|
矩陣開關 |
1臺 |
電路切換及源表切換 |
|
溫控箱 |
1臺 |
溫度漂移曲線 |
|
示波器 |
1臺 |
響應時間 |
|
主機 |
1臺 |
圖形界面以及表格展示測試結果，亦可一鍵導出 |
