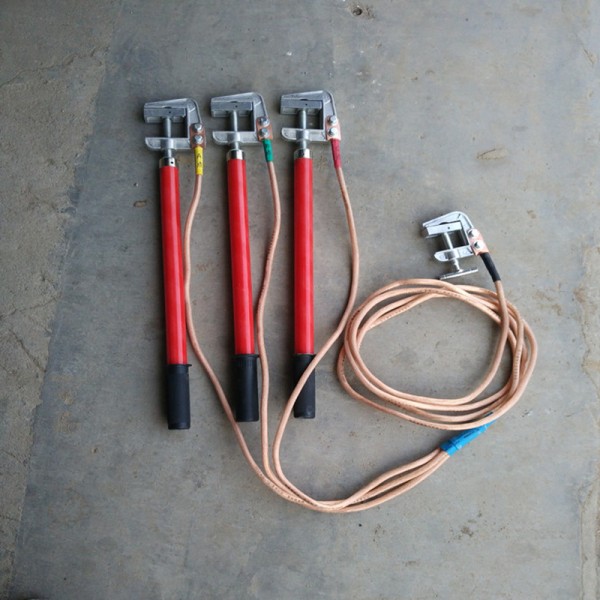

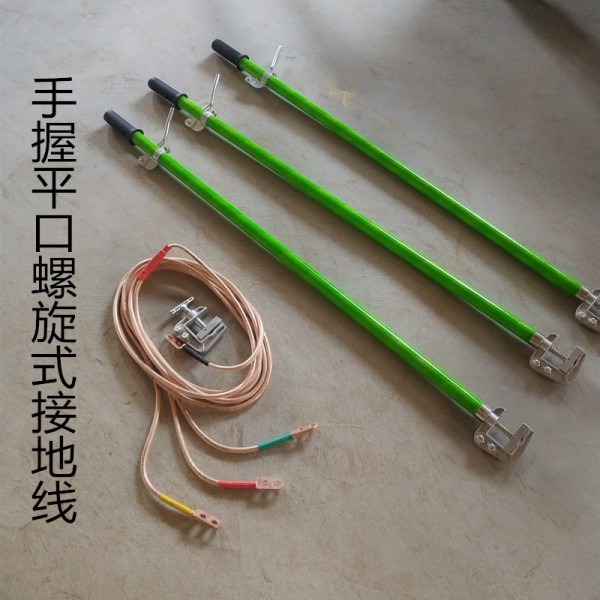

高壓接地線分類：
（1）高壓接地線按照使用環境可以分為：室內母排型接地線（JDX-NL）和室外線路型接地線（JDX-WS）。
（2）高壓接地線按照電壓等級可分為：10KV接地線，35KV高壓接地線，110KV接地線，220KV高壓接地線，500KV高壓接地線
（3）接地線 所需要的絕緣操作桿長度按照國家尺度劃定如下：
380v接地線、500v接地線，6kv接地線，操作棒長度50CM
10KV接地線操作棒長度長度1米
35KV接地線絕緣操作棒長度1.5米
110KV接地線絕緣操作棒長度2米
220KV接地線絕緣操作棒長度2.5米
500KV接地線絕緣操作棒長度8米
高壓接地線技術參數：
（1）10KV高壓接地線 絕緣桿部分長度：700 mm 握手部分長度：300 mm 金屬接頭部分長度：50 mm 節數：1 桿徑：30mm 總長（不包括線夾）：1050 mm
（2）35KV接地線 標稱截面：25mm2 總根數：810 平均直徑：0.2mm 計算截面：（mm2）：25.43 金屬接頭部分長度：50 mm 節數：1 桿徑：30mm
（3）110KV高壓接地線 標稱截面：35mm2 總根數：1136 平均直徑：0.2mm 計算截面：（mm2）：35.67 絕緣桿部分長度：1360 mm 握手部分長度：700 mm 金屬接頭部分長度：140 mm 節數：2 桿徑：30mm 總長（不包括線夾）：2200 mm
