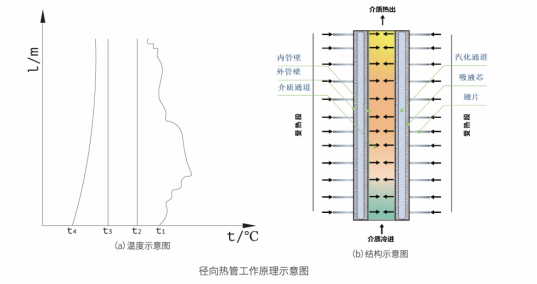

在抽真空的密閉管腔內充入適量的工質，通過外管管壁吸收流過管外熱流體的熱量而汽化，工質蒸汽流向位于徑向熱管元件中心的內管，在內管的外壁凝結放出熱量并通過內管管壁傳給內管中流過的冷流體，工質蒸汽凝結成的工質液體再次吸收通過外管管壁傳來的熱量而汽化，流向內管放出熱量。
如此，工質在密閉的真空管腔內周而復始地進行著蒸發一冷凝一蒸發。往復循環工作過程，通過工質的相變傳熱連續不斷地將熱量從管外傳遞到管內，冷卻管外流過的熱流體，加熱內管中流過的冷流體。
徑向熱管余熱回收裝置特點：
v 適用于氣-液式換熱；
v 結構設計多樣化，安裝靈活，可水平安裝，也可垂直安裝，不受安裝空間限制，應用廣泛；
v 徑向熱管水側可承受較高的壓力，設計壓力1.0MPa，試驗壓力1.6MPa；
v 徑向熱管通過工質的相變來傳熱的，溫度均勻性好，抗熱沖擊性能好，溫度易于控制，可靠性更高；
v 徑向熱管余熱回收裝置的熱管內部抽真空，相變傳熱熱阻小，并具有良好的抗低溫腐蝕能力；
v 綜合熱效率較高，可達90%以上，使用壽命長，可達十年以上。
適應范圍：
汽車工業余熱利用
鍋爐煙氣余熱利用
熔煉爐余熱利用
窯爐類工業余熱利用
冶金工業余熱利用
陶瓷工業余熱利用
玻璃工業余熱利用
水泥工業余熱利用
紡織工業余熱利用
