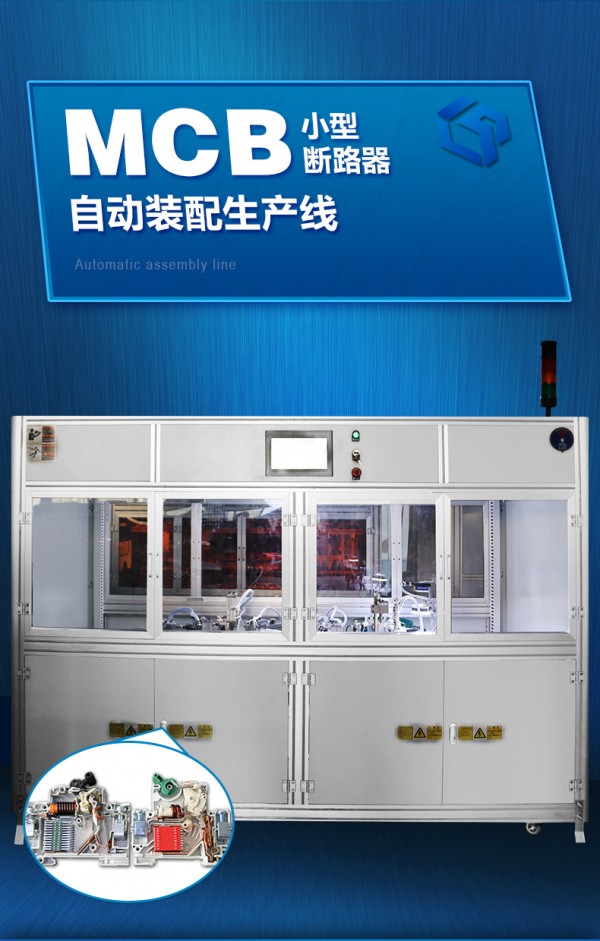

CQB7L-40漏電斷路器裝配流水線
設備名稱及參數如下：
(1)設備工作電源電壓：220V±10%，50Hz±1Hz；

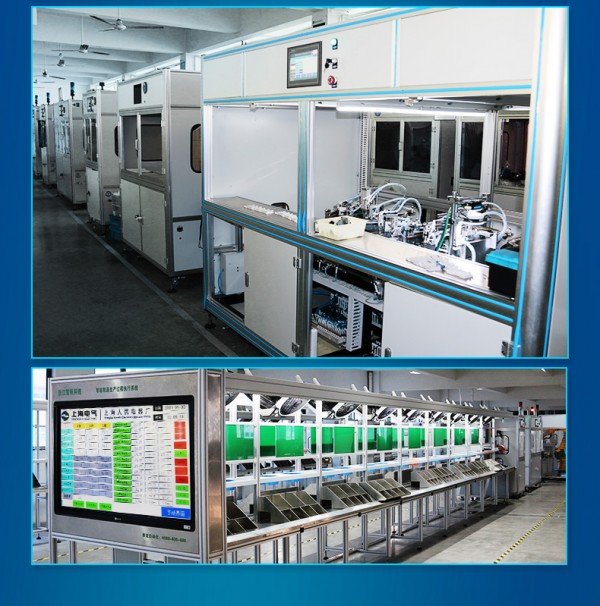

(2)工作臺由鋁合金框架組合裝配形式構成，雙邊對稱布置工作位，開式頂篷等；
(3)工作臺長度：長1m，寬：1.1m，高：1.8m（詳見布局圖）；
(4)設備中間采用輸送帶輸送成品，兩側為單條雙通道物流輸送線；外側通道每個工位有一個物料擋桿，且可以任意調節位置；每組的最后2個工位配排風系統；
(5)工位數：?jiǎn)芜?6工位，雙邊共計32個工位；輸送帶距離地面高度為760mm±10mm；
(6)工藝圖板尺寸：450mm*310mm，離工作臺面高度：590mm；
(7)乳白色有機玻璃工藝圖板1塊，14W節能式日光燈1盞，燈開關1只；
(8)系統特點：采用自動化、信息化、模塊化、柔性化、定制化、可視化設計理念。

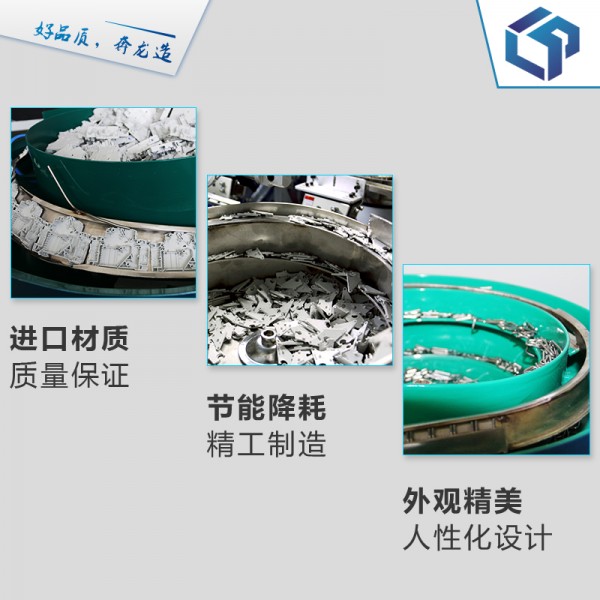

(9)設備功能：具有自動外殼上料、開蓋、裝配滅弧片、導磁片、手柄彈簧、底座彈簧、定位針、手柄、跳扣、鎖扣、線圈組件、鐵芯組件、接線柱、調節螺絲、滅弧罩、CCD識別、合蓋、合格不合格區分、下料工序的裝配、在線檢測、實時監控、元器件壽命監測、數據存儲、MES系統與ERP系統聯網、參數任意配方、智慧能源分析與節能管理系統、智能裝備服務大數據云平臺等功能。
